Tipp für IC 706 und 706 MK II
Die SSB-Modulation ist nicht sauber und stabil oder mit FM überlagert bei einer Betriebs- oder Batteriespannung von unter 12V DC.
Dann sollte folgendes geprüft werden:

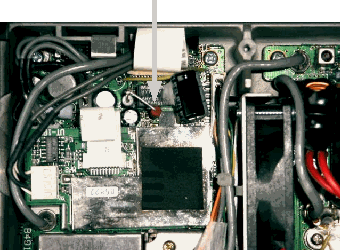

Der Wert des Vorwiderstand -R18- ( 15 Ohm)vom 7805 auf der PLL-Unit ( siehe Foto) ist zu hoch und wird auch gut warm .
Den Widerstand -R18- nicht tauschen, sondern einen zusätzlichen 33 - 39R Widerstand (hier 2W!) parallelschalten. Dann muss die PLL-Unit nicht ausgebaut werden und der Einbau ist einfach. Ein Draht-Ende des neuen Widerstands kommt an den zugänglichen Anschluss vom stehend montierten 15R Widerstand, das andere Ende wird an den Eingang vom 7805F (SMD) gelötet.
Nach der Änderung sollte die SSB-Modulation noch bei einer Betriebsspannung von ca. 11V DC stabil und einwandfrei sein.
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ICOM IC 706 - 706 MK II G improvement
Hint 1
If you need an out-of-ham-band signal for measurement aims just remove the small diode D2030, located on main unit top most right. Some menu items have to be re-inserted.
Hint 2
Adjustment of the very small trimmer behind the front panel at the left, near the crystal filter on the main unit gives you more audio dynamics. Adjust: menu, modulation level 1, give your mic a long (german) "A" and synchronously adjust the trimmer for maximum RF. If your signal breaks off give the trimmer a small turn back.
Hint 3
RF power (<= 60 MHz) can be increased easily up to 150 W by adjusting "HF TX power adj.", and on 2 m up to 90 W by adjusting "144 MHz TX power adj.". Refere page 63 in the user manual.
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
Finden Sie hier Ihren QTH-Kenner
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
IC-706... auch MKII G : Versteckte Funktionen
Es gibt folgende undokumentierte Einstellmöglichkeiten beim „alten" IC-706: Man hält bei ausgeschaltetem Gerät die Tasten P.AMP/ATT und RIT gedrückt und schaltet mit POWER ein. Im Display erscheint ein nach unten zeigender Pfeil und „RIT-ADJ". Danach scheint das Gerät auf keinen Tastendruck mehr zu reagieren. Aber: die Stellung des RIT-Reglers (normalerweise mittig) wird als neue neutrale RIT-Stellung gespeichert, wenn man für 2 Sek. die MENU-Taste drückt. War der RIT- Regler zu weit nach links oder rechts gedreht, ist diese Offset-Einstellung nicht mehr möglich und es erscheint ERROR im Display. Ist die eingestellte Abweichung nicht zu groß, erscheint kurz ein GOOD im Display und es geht weiter mit der Einstellung der SHIFT-ADJ. Auch hier ist eine Offset-Kompensation möglich: die Stellung des SHIFT-Reglers wird als neue künftige Mittel- bzw. Neutralstellung übernommen, wenn man wieder 2 Sek. die MENU-Taste gedrückt hält. Die Übernahme wird wieder mit einem_GOOD quittiert. Danach schaltet das Gerät wieder selbstständig in den Normalmodus.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
