Ist der Empfänger taub?

Vorschlag:

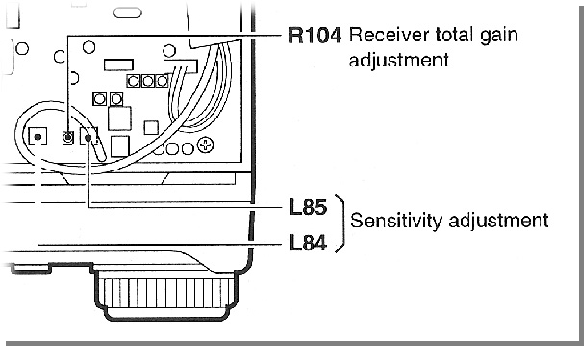

Einstellung der Durchgangsverstärkung beim
Empfänger mit dem Trimmer R104 oder/und
Spulen L84 + L85

Finden Sie hier Ihren genauen QTH-Kenner

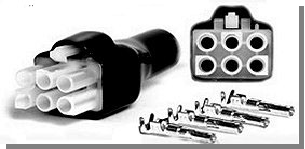

DC-Power-Stecker-Satz 4/6 pol

HF-Einstrahlung  (RF-feedback) bei SSB:
Durch den Anschluss von Zusatzgeräten an die Mini-DIN 6-pin Data-Buchse kann HF in den Transceiver auf die Mikrofonleitung übertragen werden.
Abhilfe: Entweder 6 pol-Mini-DIN-Stecker ziehen oder die NF-Leitungen mit 2,2 nF gegen Masse  entkoppeln. Vielleicht noch einen Widerstand im Steckergehäuse von 2,2- 4,7 k Ohm in Serien mit den NF-Leitungen schalten/ entkoppeln.

Oder schauen Sie mal hier

CAT Steuerung mit Ihrem Notebook und HAM RADIO DELUXE

Antennen - Tuner - Anschluss

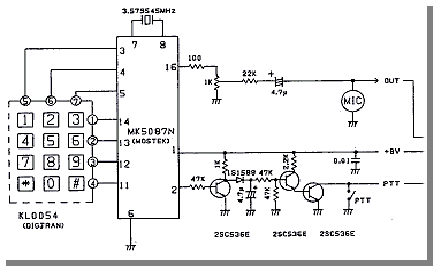

DTMF für den IC 706..,  7000 und andere Transceiver

Steckersatz
4  Stifte (maskulin)

Buchsensatz
4 Röhrchen (femenin)

PTT-Steuerung,  Sende-/Empfangssteuerung beim IC 706 und beim IC 7000    z. B. für den Fusstaster usw.

Es gibt 4 Möglichkeiten:

  1. Mikrofonbuchse (Rückseite) mit  PTT-Adapter,
  2. Mikrofonbuchse (Bedienteil) mit  PTT-Adapter,
  3. RTTY- Buchse mit 3,5 mm Stereostecker 2. Ring gegen Masse/Ground
  4. ACC- Buchse   Pin 3/7   gegen 2 (Masse/Ground)
