Adapter und Stecker für Ihre Amateurfunk Station
|
|
|
|
|
|
|
|
|
|
Möchten Sie Ihr "Lieblingsmikrofon" auch an den neuen oder anderen Transceiver benutzen oder anschließen? Den Anschlußstecker umlöten .... / wechseln.... Wie ist die Pin-Belegung.... ??
Diese Probleme lassen sich elegant, praktisch und einfach mit den Mikrofon-Adaptern lösen.
|
|
|
|
|
|
|
|
|
|
|
|
|
Es bieten sich Adapter an für

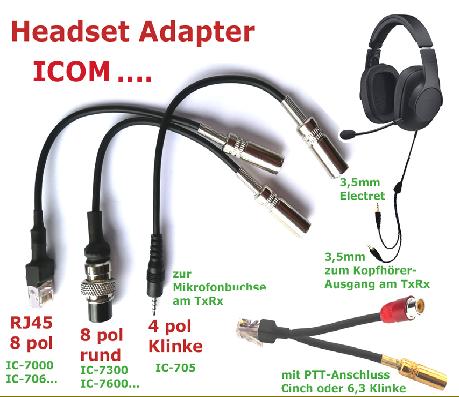

Headset
Mikrofonbuchsen 8 pol, male
Endstufen-/ PA- Steuerleitung, entkoppelt
Mit Transistor oder Relais.
Stecker und Kupplung:
2,5mm -- 4pol, 3,5mm --3 pol und
6,3mm -- 3/2pol Klinkenstecker
Western-/ RJ45- Stecker 8pol
8 pol Rundstecker fem.
7, 8, 13 pol DIN
6, 8 pol Mini-DIN
Hersteller der Transceiver
Alinco
Icom
Kenwood
Yaesu
Xiegu
und andere
|
|
|
|
|
|
|
|
|
|
|
|
Mikrofonstecker und Mikrofonbuchse
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
RJ 45 Mikrofonstecker
( 8 pin)
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
 |
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|
Gern hilft DJ 6 CA bei der Beschaffung der gewünschten Adapter.
Wichtig sind die Angaben bei der Bestellung :
Welches Mikrofon soll neu an welchen Transceiver angeschlossen werden?
(z.B Icom SM6 an Kenwood-Transceiver 8 pol Mic-Buchse (mask.) rund).
Oder welche Art des Mikrofonsteckers soll an welche Mikrofonbuchse angesteckt werden?
8 pol Rundstecker (fem.) ICOM an 8 pol RJ45-Mic-Buchse KENWOOD-Transceiver
Die Adapter Stückzahl.
Zu beachten ist auch die up und down -Funktionen der ICOM-Mikrofone.
Bei Icom - Mikrofonen wird up direkt und down über 470 R gesteuert.
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|

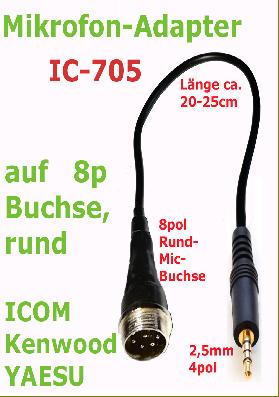

Mikrofonbuchsen--Adapter mit Stecker und Buchse
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

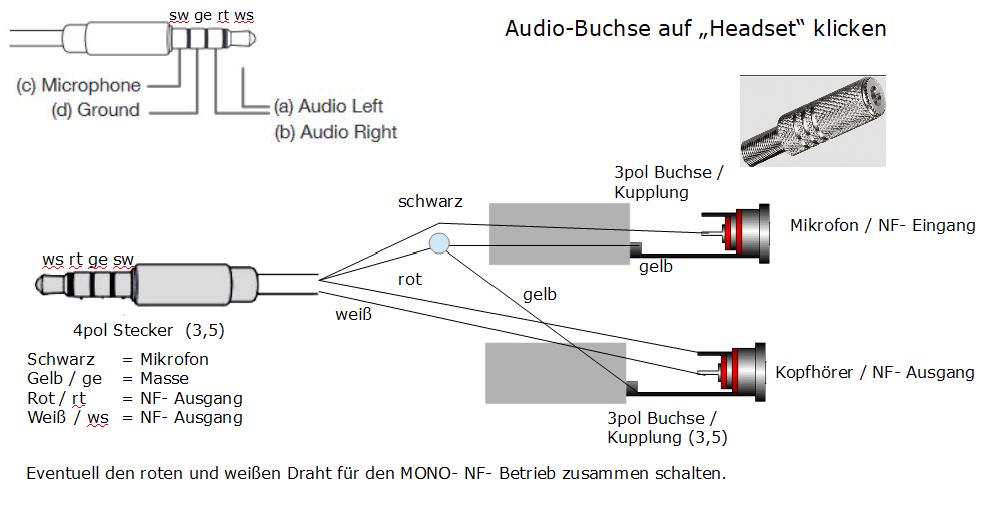

Wenn der Laptop oder Computer nur eine 4 polige Aus- und Eingangsbuchse für das Headset oder für die Audio anbietet, ist es oft hilfreich einen Adapter mit 2--Kupplungen zu verwenden.
Einfach von einer preiswerten Verlängerung (Internet) den 4 poligen Stecker mit einem ca. 10cm lagen Kabelstück abschneiden und mit 2x 3-pol, 3,5mm Kupplungen nach der oben stehenden Zeichnung verbinden.
|
|
|
|
|
|
|
|
|
|
|
|
|
RJ 45 Mikrofonstecker auf 8 pol Rundbuchse (mask.)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 poliger Stecker (3,5 mm) - Beschaltung und Adapter für Computer - Audio Ein-und Ausgang
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
 |
|
|
 |
|
|
|
|
|
4 pol Klinkenstecker
gibt es in 3,5 und 2,5mm
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Mini DIN Stecker ( Data, ACC usw. )
maskulin
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
RJ 45 Mikrofon Adapter mit RJ 45-Buchse und Mic-Rundstecker 8 pol / fem.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
 |
|
 |
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
