2m Endstufe mit der QQE06/40, Netzteil und Einstellhilfe
DJ6CA - QQE06/40 PA DJ6CA - QQE06/40 PA DJ6CA - QQE06/40 PA

Auf dieser Seite finden Sie Aufbauvorschläge für den Bau einer 2m Endstufe mit Netzteil und Zentral-Modul im Frequenzbereich zwischen 144 --  146 MHz

DJ6CA - QQE06/40 PA

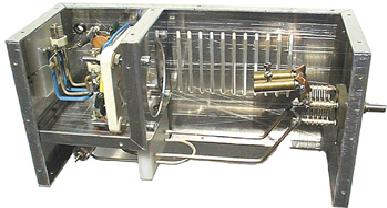

Endstufenbaustein, Aufbauvorschlag, Sicht von oben

DJ6CA - QQE06/40 PA DJ6CA - QQE06/40 PA

Endstufenbaustein, Aufbauvorschlag, Sicht von unten

DJ6CA - QQE06/40 PA DJ6CA - QQE06/40 PA DJ6CA - QQE06/40 PA DJ6CA - QQE06/40 PA DJ6CA - QQE06/40 PA
DJ6CA - QQE06/40 PA DJ6CA - QQE06/40 PA DJ6CA - QQE06/40 PA DJ6CA - QQE06/40 PA DJ6CA - QQE06/40 PA DJ6CA - QQE06/40 PA

Zentral-Modul mit den Kleinteilen

Als Röhre eignen sich auch die SRS 4451, QQV-0640, YL1060,
YL1070

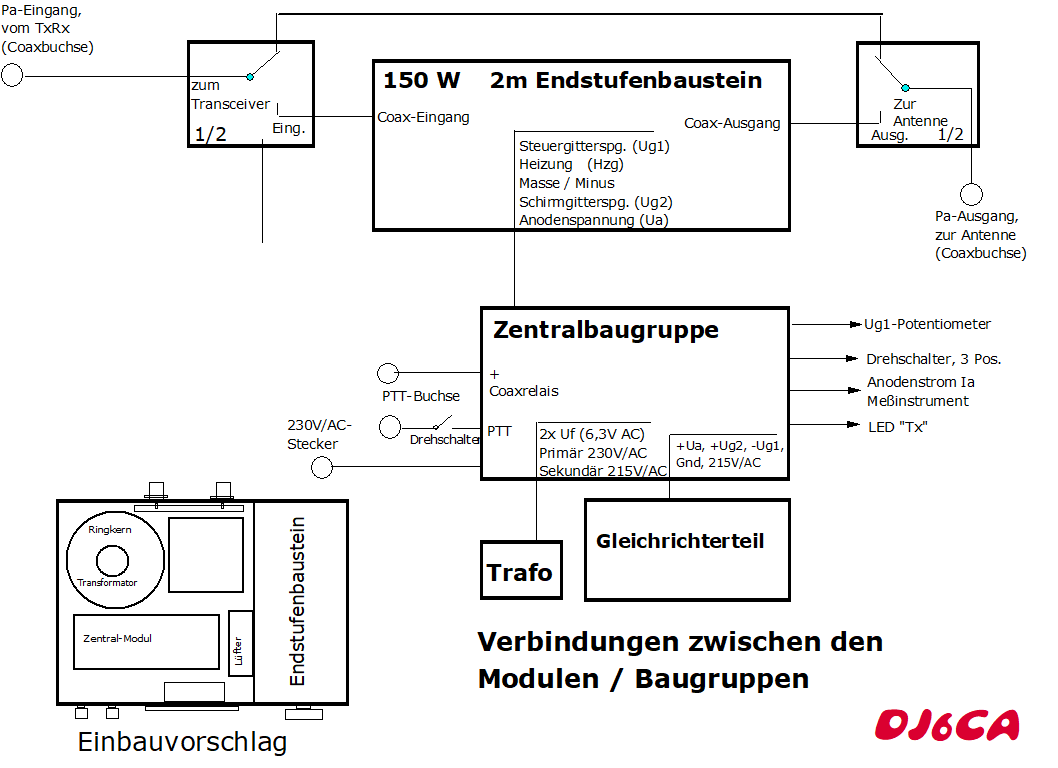

Gesamtübersicht der einzelnen
Endstufen-Module als PDF

© H.Evers PA0CX

Gleichrichtermodul

Zentral-Modul
