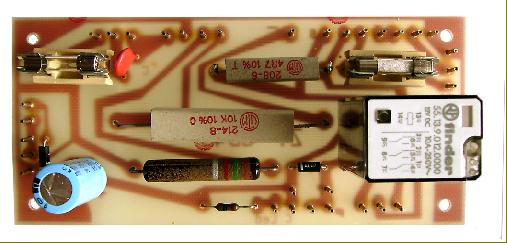

Zentral-Modul für Röhren-Endstufe mit Tetroden z.B. QQE 06/40, SRS 4451 ...

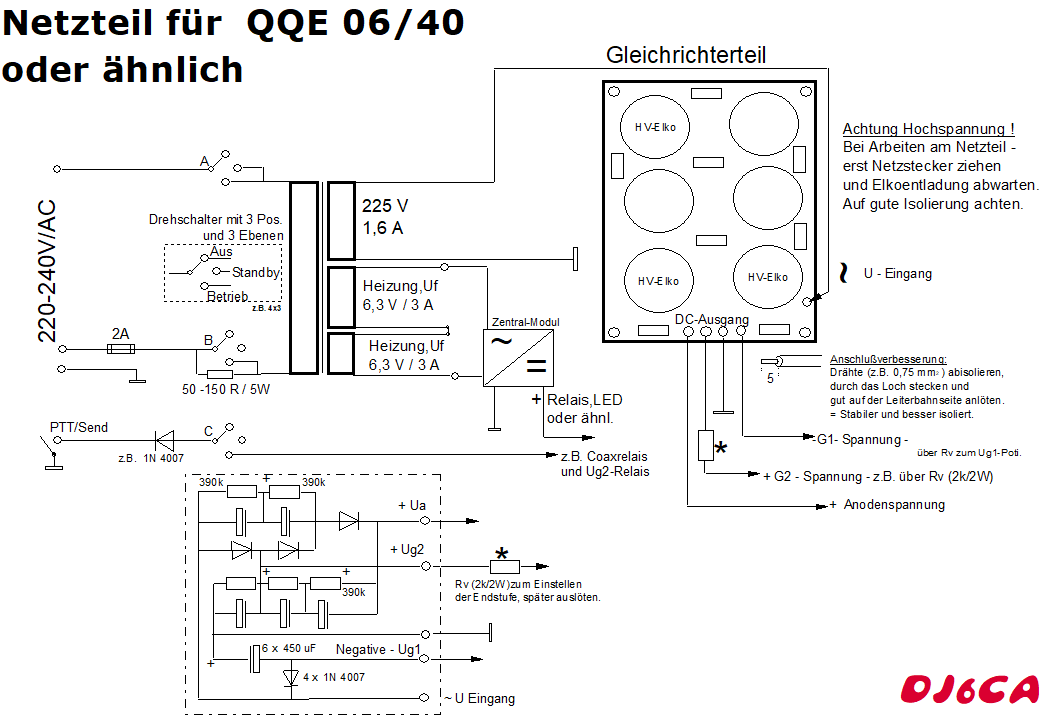

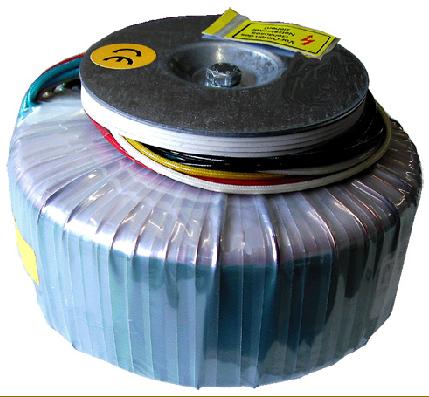

Die Zentralbaugruppe dient zur einfachen und schnellen Zusammenschaltung des 2 m-Endstufenbausteins mit dem Gleichrichterteil einschließlich Netztransformator. Ebenfalls werden dorthin die Anschlußdrähte des Meßinstruments (Ia), der Coaxrelais und des Betriebsschalters geführt.
Folgende Aufgaben werden vom Zentral-Modul übernommen:
- Gleichspannungsversorgung der Relais
und Kontrolleuchten
- Einstellung der Gittervorspannung für den
A-, B-, oder C-Betrieb

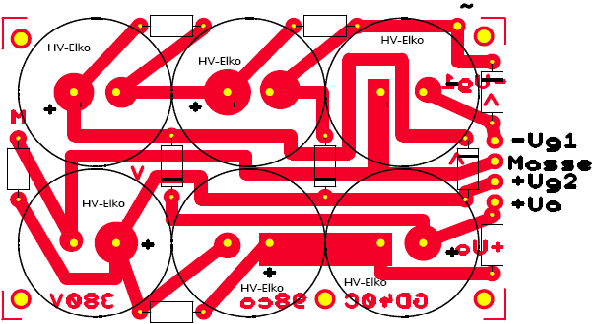

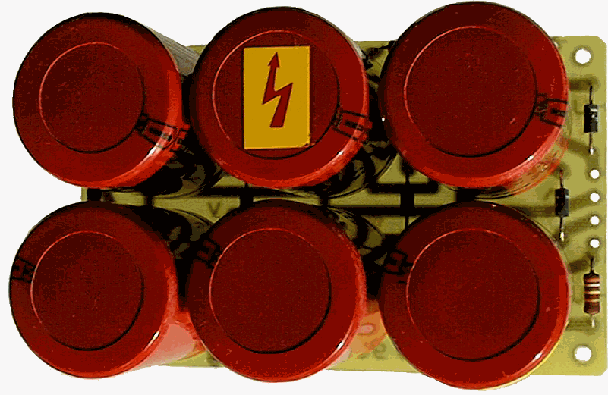

- Hochohmige Zuführung der Sekundär-
spannung auf die Gleichrichterbaugruppe
- Absicherung der Netz-und Anodenleitung
gegen Überstrom
- Schutzschaltung gegen hohe Induktions-
spannung bei den Relais.

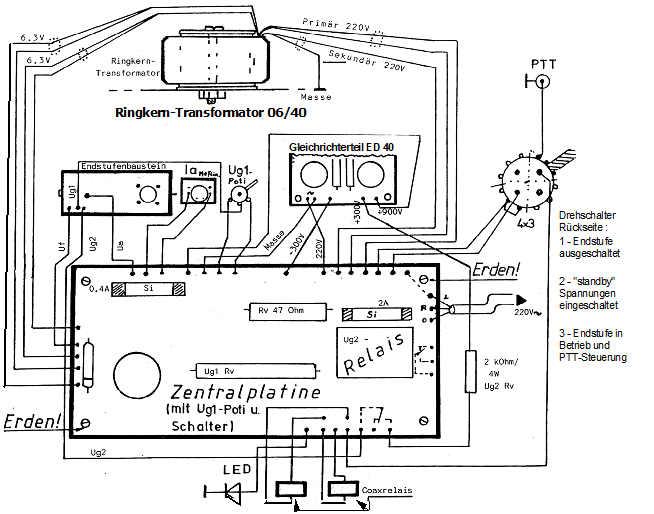

Zum Zentral-Modul gehören noch
1 Stück 5 kOhm 5W Potentiometer für die Steuergitterspannung und
1 Stück Drehschalter mit den 3 Stellungen: "Aus", Treiber", und "Betrieb".
|
|
