IC-706 Sendeleistung fällt zurück: Trimmer z.B.C1022 vom VCO Position merken und obere Scheibe einmal um 360° Grad drehen. Kontaktprobleme beseitigen
|
|
|
|
|
|
|
|
|
|
|
|
|
.... ich habe recht
interessante Tipps für
Ihren IC 706, 7000 ..
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Please note the general rules:
The signal report should be realistic and not simply "59". Thanks!
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Sie können an den IC 706... Und IC 7000 gleichzeitig zwei Mikrofone oder NF-Quellen anschließen:
1 Mikrofon an die Western-Buchse (RJ45) auf der Rückseite
1 Mikrofon an die Western-Buchse (RJ45) an dem Bedienteil
|
|
|
|
|
|
|
|
|
|
|
|

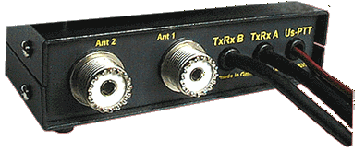

... das ist die Rückseite vom Antennen-Umschalter
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
Mein IC 706 MK II G wurde besser durch die angepasste Einstellung an folgenden Trimmern:
R 741: mehr Empfängerdurchgangsverstärkung,
R 579: mehr Dynamik in der Modulation
R 1082: höhere Sendeleistung, ca. < 150 W auf KW
R 1084: höhere Sendeleistung, ca. < 150 W auf 6 m
R 1086: höhere Sendeleistung, ca. < 90 W auf 2 m
R 1082: höhere Sendeleistung, ca. < 35 W auf 70 cm
R 1045: bessere Trägerunterdrückung bei SSB
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
Icom 706 MkII G
PA / HF Amplifier Keying Modification
Endstufensteuerung ohne 13 poligen ACC Stecker:
Erdungsschraube gegen eine Chinchbuchse auswechseln und über einen PNP-Leistungstransistor die PA-"Send"-Leitung steuern. Minuspotential vom 706 an die Basis (roter Draht).Collector an die Massefahne. Emitter an die Cinchbuchse.
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
 |
|
|
|
|
|
|
|
|
|
|

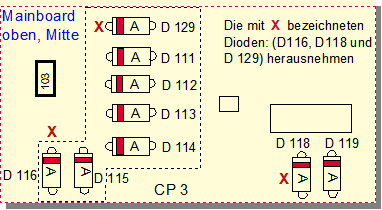

Erweiterung der Sendebereiche beim
Icom 706 MK II
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Contestende
Ist ein Contest in der bekannten Art noch zeitgemäß ?
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
