DAIWA CN-520 SWR und Power-Meter
bis 2 kW, 1,6 - 54 MHz
DJ6CA Daiwa CN-520 DJ6CA Daiwa CN-520

Technische Daten:
Frequenzbereich: 1,8 - 60MHz
RF-Leistung / Messbereiche:
FWD   200W / 2kW

REFL    40W / 400W  SWR
Messung:   1 : 1 - 1 - 8
Input/Output Impedanz:
50 Ohm

Anschlüsse: 2x SO 239 -Buchsen
Abmessungen:  72 x 72 x 96 mm (B x H x T)
Gewicht: ca. 300g

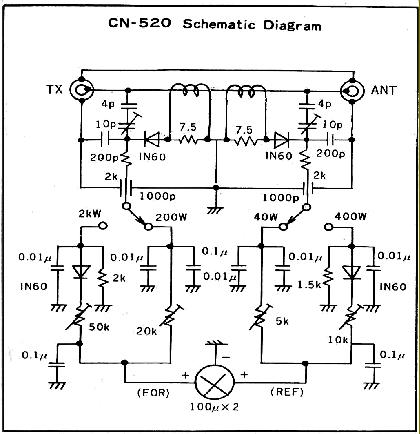

Schaltung / Schema
