Meine 2m Endstufe mit LDMOS - HLV-1000 750W

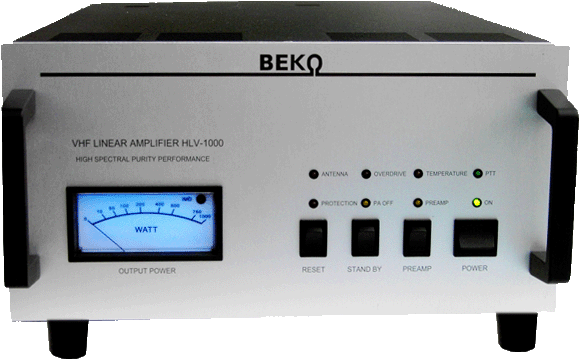

BEKO HLV 1000-25
Technische Daten:
    Frequenz: 144 - 148 MHz
    Eingangsleistung: typ. 25 W vorab
    wählbar 5-50W NEU!
    Eingangspegel 0- +10dBm
    Ausgangsleistung: typ. 1100 W
    1dB Kompressionspunkt: >1050 W
    Oberwellen: -75 dBc
    Nebenaussendungen: -70 dBc
    Rückflußdämpfung: 20 dB
    max. SWR: 1:2,0
    Spannungsversorgung: 100-130V +
    180-260V, 50/60 Hz

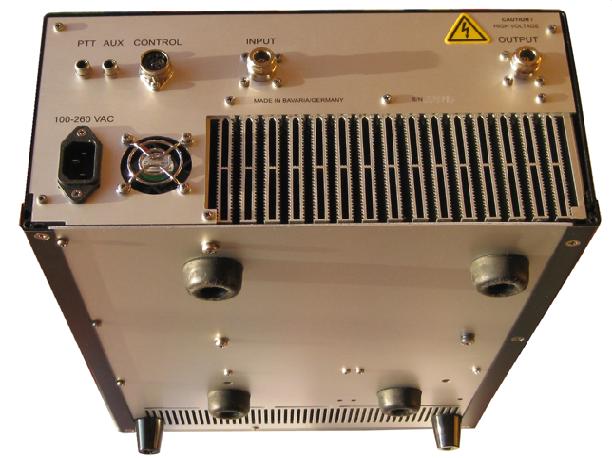

    N-Buchsen für Ein- und Ausgang
   Cinch-Buchse für PTT-Eingang

LDMOS:    BLF188XR

    Temperatur: 0 .. 40°C
    Abmessungen: 300 x 170 x 470 mm (BxHxT)
    Gewicht: 12 kg

beko LDMOS PA Hilfe
beko LDMOS PA Hilfe beko LDMOS PA Hilfe

Temperatur--Verhalten

beko LDMOS PA Hilfe

© PA0CX H.Evers

beko LDMOS PA Hilfe
beko LDMOS PA Hilfe

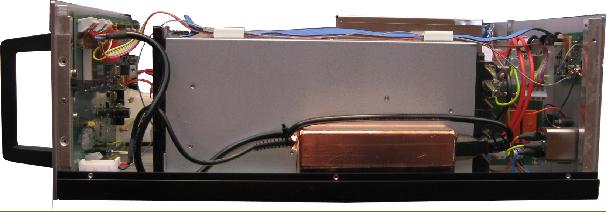

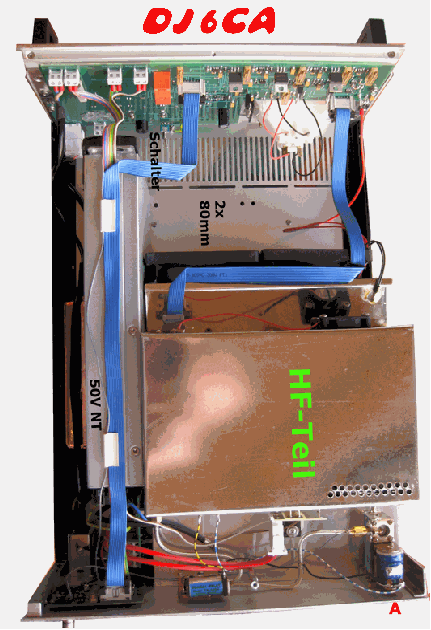

50V DC Netzteil 31A       sowie   19V DC Netzteil

beko LDMOS PA Hilfe

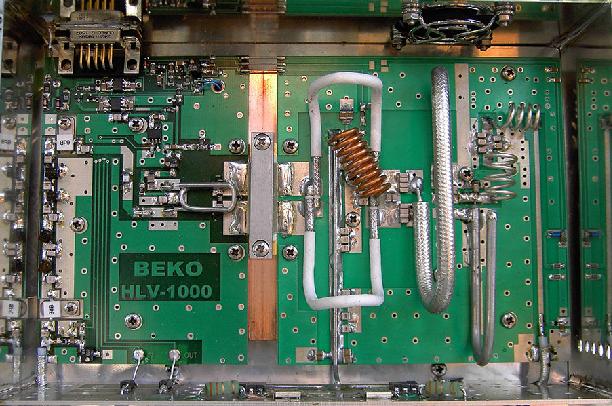

HF-Teil mit LDMOS  BLF188XR

Transceiver

Antenne

beko LDMOS PA Hilfe

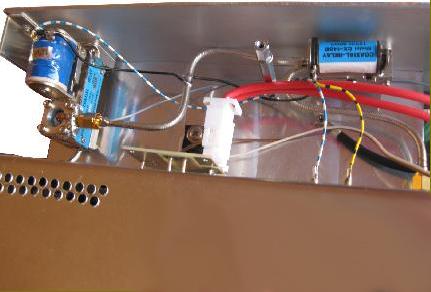

Endstufen Koaxrelais für Eingang und Ausgang

beko LDMOS PA Hilfe

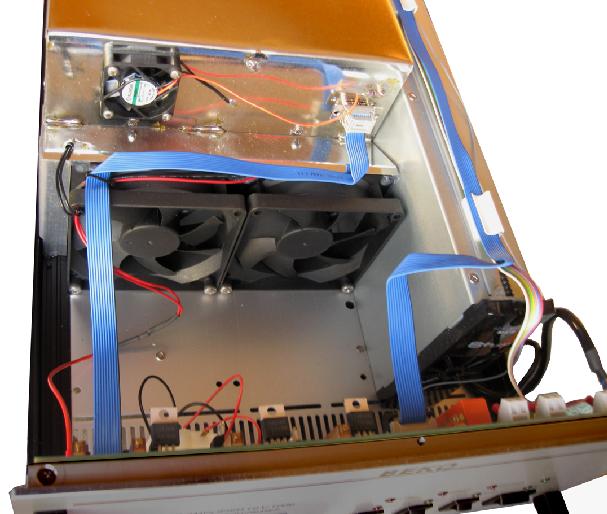

2   Lüfter  80x80 mm  für den Kühlblock und 40x40mm für den Spulenbereich

Änderung des Lüftergeräuschs:
Widerstand 33 Ohm zum Lüfter 40x40mm mit 120 Ohm ¼ W auf 153 Ohm erhöht.
Einen schmalen Papierstreifen ca. 2cm breit von der Lüftermitte nach Außen gelegt und geklebt.

Die 80x 80 mm Lüfter ( 2 ) Geschwindigkeit mit dem Trimmer soweit erhöht, bis die Laufgeräusche lauter wurden. ( 1 - 2  Drehungen

M3 - Schrauben-Positionen an der Frontplatte und hinten, rechts, oben 5 lange M3-Schrauben.

Temperatur--Verhalten

beko LDMOS PA Hilfe

Information über Module mit LDMOS
W6PQL

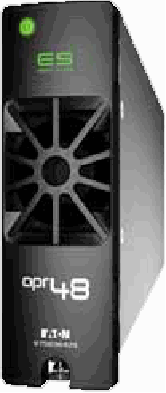

Eaton APR48 48V 1500W Power Supply, APR48
is
old version of APR48-3G
Eaton APR48 48V
1500W Power Supply  Module Features:
•Fast on-line replacement of rectifiers (hot-swap)
•Automatic set-up from supervisory module
•Intelligent microprocessor controlled
•Industry leading power density
•High efficiency and unity power factor
•Wide or universal AC input
•Wide output voltage ranges
•Constant power output
•Compliance with international standards
Specifications
AC Input 220/240V, 50/60Hz (nominal)
185-275V full output power up to 50°C [122°F]
Power Factor >0.99 (50 - 100% Output Current)
Efficiency 90% (50 - 100% Output Current)
DC Output Voltage
48V: 43 - 57.5V
DC Output power 1500W, 31A@48V
Cooling Temperature controlled, high reliability fans
Operating Temperature -40°C - +70°C [-40°F - +158°F]
Dimensions H,W,D 3U: 133mm [5.25"], 13E: 66mm [2.6"], 257mm [10.1"] overall   Weight 1.9kg [4.2lb ]

Technische Daten vom BLF188XR

Freescale  (NXP) 2m PA mit
MRFE6VP61K25H,
Schaltung, Temperatur

MRFE6VP61K25H   Preis ca. 300,- Euro
BLF578XR     Preis ca. 250,- Euro

beko LDMOS PA Hilfe beko LDMOS PA Hilfe

65V DC   NXP LDMOS, 1.8kW   MRFX1K80H
