IC-7000 Display
Anschluss eines Monitors an den IC-7000 mit Infos, Beschreibung und Fotos

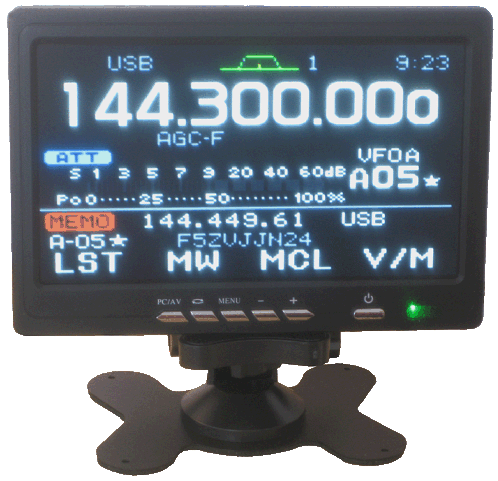

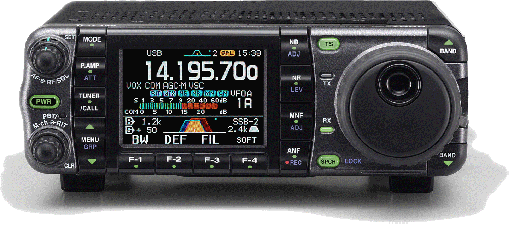

Auf dieser Seite finden Sie die Anschlussbeschreibung eines 7 Zoll Monitor an den AV- oder Composite-Ausgang vom IC-7000.

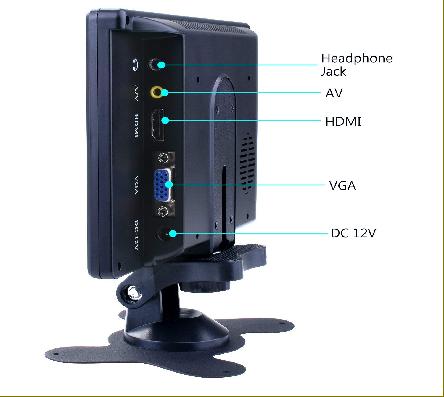

Um flexibel beim Monitoranschluss zu sein habe ich den 7'' Zoll HD Monitor oder Display, Quimat 1024x600, AV/VGA/HDMI TFT LCD Monitor für TV BOX, Computer PC, DVR, (
kompatibel mit Raspberry Pi 3 2 1 Modell B B + QSC7J-1) Andere Monitore mit einem AV- Eingang sind natürlich auch geeignet.

IC-7000 Display
IC-7000 Display
IC-7000 Display
IC-7000 Display
IC-7000 Display

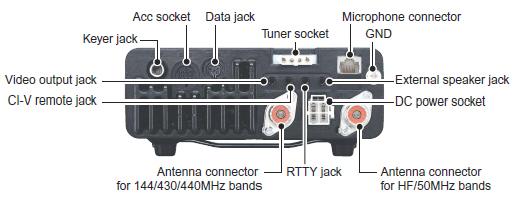

Der Video output jack auf der Rückseite des IC-7000 ist ein Composit-/AV-Ausgang.

Mehr Info über Video mit IC-7000 als PDF

IC-7000 Display

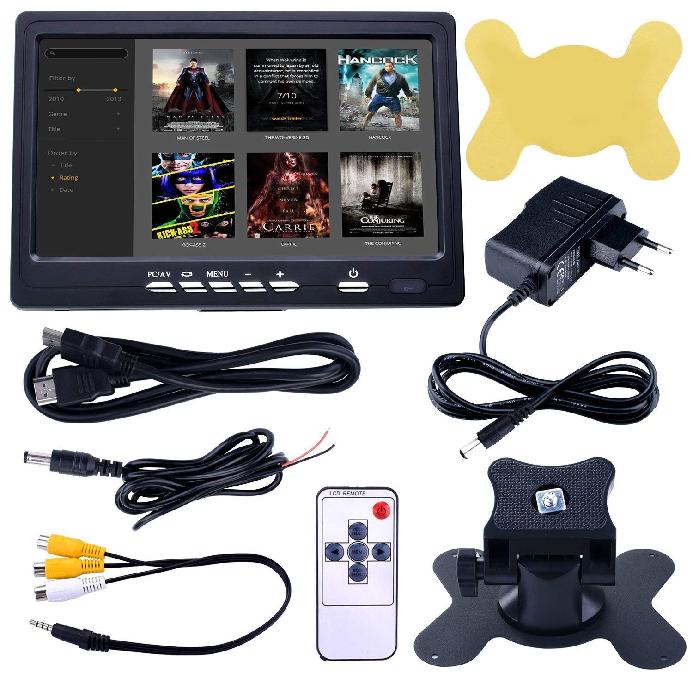

Kratzschutz, einseitig unter den Standfuß
kleben

Steckernetzteil, Schaltnetzteil

Das mitgelieferte Steckernetzteil verursacht Störstrahlungen im KW- und VHF-Bereich.
Es empfieht sich ein analoges Netzteil mit ca. 12V  0,5A  DC-Ausgang oder ein qualitativ besseres Netzteil.

Standfuß

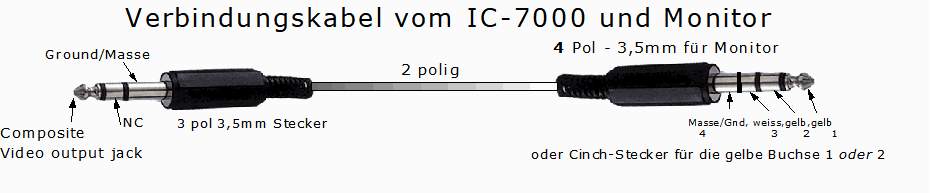

AV1, AV2, Audio-Kabel

Fernsteuerung

IC-7000 Display IC-7000 Display

Composite Video ist der international gebräuchliche englische Begriff für das im deutschen Sprachraum genannte analoge Verfahren zur Übertragung eines Bildkanals, vergleichbar mit einem einzelnen Fernsehkanal, allerdings ohne Audio bzw. Ton.

Bei composite wird die gesamte Bildinformation über eine Leitung übertragen.
Das bei Composite Video verwendete Bildformat kann PAL, SECAM oder NTSC sein, aufgrund der Entstehungsgeschichte also stets ein analoges Fernsehsignal in normaler Auflösung.

IC-7000 Display IC-7000 Display
